Spritzguss Werkzeugbau

Der Spritzgussprozess ist ein diskontinuierlicher Fertigungsvorgang, bei dem Schmelze Kunststoff unter hohem Druck in eine Kavitäten injiziert wird. In der Form, die Kavitäten enthält, erstarrt die Schmelze beim Abkühlen, und das fertige Teil wird durch das Öffnen der Form und das Entformung entnommen. Zuerst wird der Kunststoff in der Spritzgiessmaschine plastifiziert, indem er erhitzt, geschmolzen und dosiert wird. Die Dosierung erfolgt durch Schnecke und Zylinder, sodass die richtige Masse in die Kavitäten geführt wird. Der Füllvorgang setzt die Kavitäten vollständig aus, was vom Flussverhalten des Materials sowie der Formgeometrie abhängt. Je nach Anwendung kommen Anguss- oder Heisskanalverteiler zum Einsatz, wobei der Anguss vom Düsensektor her in die Kavitäten geleitet wird. Während des Einspritzens herrscht hoher Druck; danach kühlt das Material ab, was zu Volumenschwindung führt, die durch Nachdruck kompensiert wird.

Nach dem Abkühlen wird das Werkzeug geöffnet, der Spritzteil mittels Auswerfermechanik entformt und die Form für den nächsten Zyklus vorbereitet. Moderne Spritzgussformen nutzen Temperierung, Sensorik und Qualitätskontrollen, um Bauteile mit engen Toleranzen konsistent herzustellen. Dieser Prozess bietet hohe Stückzahlen, wiederholbare Genauigkeit und eine breite Materialvielfalt, von Standardkunststoffen bis hin zu Hochleistungsthermoplasten. Heute effektiv verfügbar. Dieses Vorgehen sichert stabile Serienqualität, niedrige Stückkosten pro Einheit und klare Nachverfolgbarkeit der Bauteile im Prozess.

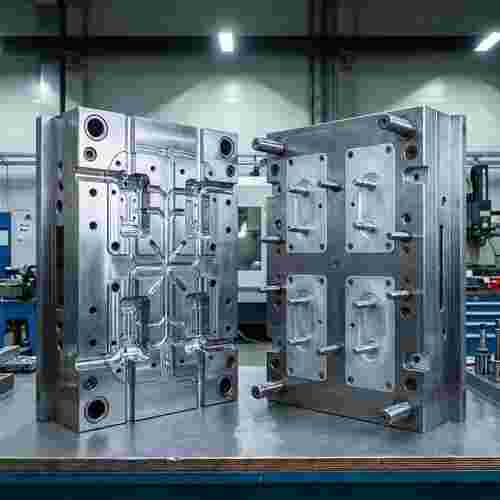

Ein Spritzgusswerkzeug besteht in der Regel aus zwei Hälften, der Düsenseite und der Auswerferseite, die beim Betrieb präzise zueinander positioniert sind. In der Düsenseite befinden sich Formnester, Kavitäteneinsätze, Angussverteilersysteme und die zentrale Kühlung bzw. Temperierung, während die Auswerferseite die Auswerferelemente, Kerne und Kavitäteneinsätze trägt. Grundbausteine sind Metallkomponenten wie Formplatten aus Stahl oder Aluminium, die durch Bearbeitungsverfahren wie CNC-Fräsen, NC-Drehen, Flachschleifen, EDM bzw. Senkerodieren, Polieren und Schweißen zu einer beweglichen, passgenauen Form zusammengefügt werden. Je nach Komplexität variieren Kavitätenanzahl und Hinterschneidungen; komplexe Teile benötigen Schieber oder Backen zur Entformung. Die Befestigung erfolgt mittels Zentrierringen und Spannpratzen auf der maschinellen Aufspannplatte. Beide Hälften weisen eigenständige Temperiersysteme auf, damit Materialkonsistenz und Maßhaltigkeit bei unterschiedlichen Kunststoffen gewährleistet sind. Die Herstellung beginnt mit der Detailkonstruktion in 3D-CAD, gefolgt von einer Moldflow-Simulation zur Füllanalyse.

Anschließend erfolgt die mechanische Fertigung, Montage und Endprüfung. So entsteht ein Zuverlässiges Spritzgusswerkzeug, das Serienteile mit hohen Stückzahlen reproduzieren kann. Zusätzliche Kontrollen sichern Langlebigkeit und Reproduzierbarkeit: Vor Serienstart erfolgt eine Abmusterung, danach finden regelmäßig Messungen statt. Die Materialwahl richtet sich nach Einsatzparametern, Wärmebeständigkeit und Abriebfestigkeit; so bleibt das Teil auch bei hohen Zykluszahlen stabil und konsistent. Kontolliert wird auch die Temperierung, um Oberflächenstruktur dauerhaft zu sichern.

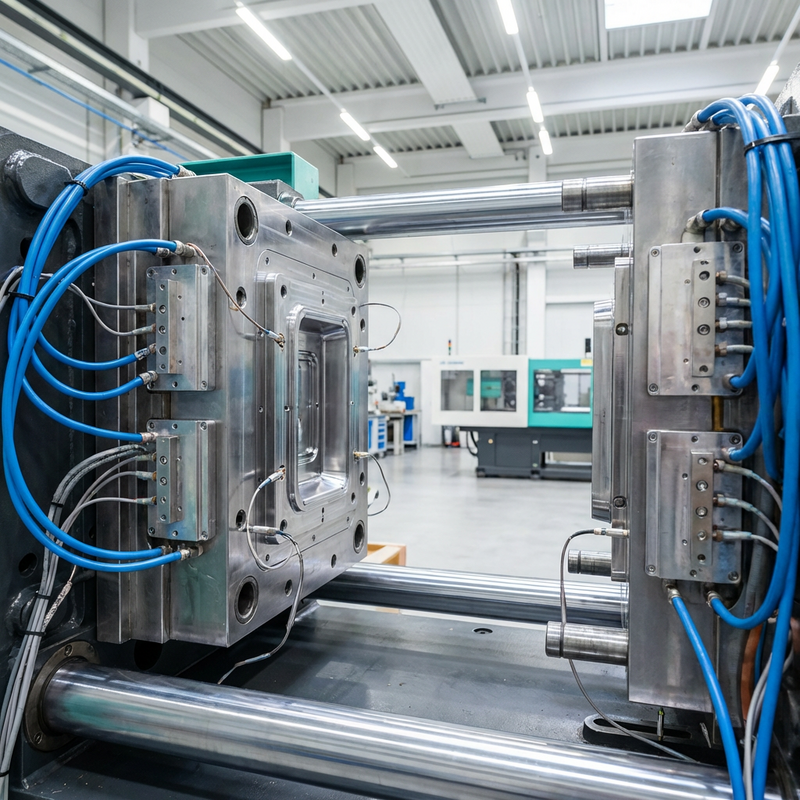

Die Temporierung von Spritzgusswerkzeugen ist zentral für gleichbleibende Qualitäten. Eine stabile, verlässliche Kühlung sorgt dafür, dass Formteilwandstärken, Oberflächenstruktur und Maßhaltigkeit innerhalb der Toleranzen bleiben. Durch konsequente Temperaturkontrolle in der Düsenseite, der Auswerferseite und einem integrierten Temperatursystem minimieren Maßveränderungen Verzug, Poren und Deckenschichtungen. Die Prozessstabilität wird durch bewährte Maßnahmen wie Moldflow-Simulationen, geregelte Temperaturfelder und exakt auf das Material abgestimmte Temperaturniveaus sichergestellt. In Mehrkavitätenwerkzeugen ist eine gleichmäßige Temperierung jeder Kavität essenziell, denn Abweichungen führen zu ungleichmäßigem Füllverhalten. Offene Fragen der Zyklenzeit, Einspritzdruck und Nachdrückphase können diese Stabilität beeinträchtigen. Praktisch bedeuten robuste Temporierungskonzepte geringe Ausschussquote, gleich bleibende Oberflächenqualitäten und reduzierte Nachbearbeitung. Für die Praxis bedeuten sie eine verlässliche Prozesssteuerung, reproduzierbare Teilmaße, und planbare Serienabdrehzeiten.

Gekoppelt mit sensorgestützter Datenlogik ermöglichen sie kontinuierliche Optimierung und kurze Rückverfolgung bei Abweichungen. Zusätzlich tragen Messungen von Temperatur, Druck, Füllgrad und Verzug zur Qualitätsanalyse bei. Durch SPC-gestützte Auswertungen lassen sich A, B, C-Intervalle definieren, Prozessgrenzen festlegen und Reproduzierbarkeit sicherstellen. Mit dieser Herangehensweise wird die Herstellung robuster Spritzgussformen zu einer datenbasierten, planbaren und wirtschaftlichen Kernkompetenz des Werkzeugbaus. Darüber hinaus sorgt eine robuste Temporierung für gleichbleibende Zykluszeiten, reduziert Ausschussquoten und erhöht die Kostenwährung. Für die Praxis bedeutet dies planbare Produktionszeiten, transparente Kostenstrukturen und eine effiziente Serienfertigung bei konstant hohem Qualitätsniveau. Vielen Dank.

Die Entformung bildet den abschließenden Abschnitt im Spritzgusswerkzeug und ist maßgeblich von der Gestaltung des Auswurfsystems abhängig. Auf der Auswerferseite befinden sich Auswurfelemente, die das geformte Bauteil zuverlässig aus der Kavität befreien. Je nach Teilgeometrie können einfache Bauteile durch Abstreifplatten oder Auswerferstifte entformt werden; bei Hinterschnitt werden bewegliche Bauteile wie Schieber oder Backen eingesetzt, die während der Öffnung in die Form geführt werden. Für Bauteile mit Innen- oder Außengewinden kommen spezialisierte Lösungen wie Faltkerne, drehbare Kerne oder Zwangsentformung zum Einsatz; diese ermöglichen das Herausführen komplexer Geometrien, ohne Oberflächenfehler zu erzeugen. Die konstruktive Abstimmung zwischen Auswurfelementen, Anguss- und Kavitätsteilen ist entscheidend für eine reibungslose Serienproduktion.

Eine gleichmäßige Temperierung beider Formhälften sorgt für stabile Abkühlraten, reduziert Verzug und verbessert die Reproduzierbarkeit. Offene und geschlossene Entformung beeinflussen Zykluszeit und Werkzeugstandzeit gleichermaßen; Wartung der Auswurfsysteme, regelmäßige Schmierung und präzise Justage sichern eine konstante Performance. In spezialisierten Fällen wird die Entformung durch Zwangsentformung ergänzt, um Hinterschneidungen sicher zu lösen. Die Wahl der Systeme richtet sich nach Material, Kavitätenzahl und Bauteilstruktur, immer mit Fokus auf Qualität und wirtschaftliche Fertigung. Durch die enge Verzahnung von Entwicklung, Konstruktion und Praxiswissen lassen sich Spritzgusswerkzeuge so konfigurieren, dass die Entformung auch unter wechselnden Randbedingungen zuverlässig funktioniert, Reinigungs- und Wartungsaufwand minimiert wird und Bauteile in hoher Stückzahl konsistent auftreten.

Die CAD-Konstruktion von Spritzgusswerkzeugen bildet die zentrale Planungsstufe im Formenbau. Unter Nutzung moderner 3D-Kavitäten-Modelle werden die Düsenseite, die Auswerferseite, Kavitäten-Einsätze und Angusssysteme exakt abgebildet, sodass Formfüllung, Entformung und Temperierung bereits virtuell beurteilt werden können. Die Berechnung von Wandstärken, Kontaktelementen und Toleranzen erfolgt durch integrierte Konstruktionsregeln, wodurch Spannungen abgeschätzt werden.

Wichtige Arbeitsschritte umfassen die Definition von Kavitätenanzahl, der Auswerferbahn, dem Kühlungskreislauf sowie der Angussführung; je nach Anforderung werden kaltkanalige oder heißkanalige Systeme geplant. Die enge Verzahnung von Moldflow-Analysen mit CAM sorgt für eine nahtlose Übertragung in die Fertigung; Fräsen, Drehen, Erodieren oder Schleifen werden so präzise vorgegeben, dass sich Komponenten zu einer funktionsfähigen Spritzgussform vereinen lassen. Durch virtuelle Simulationen zur Flussanalytik lassen sich Füllung, Kavitation und Risikobetrachtungen bewerten, bevor Prototypen gefertigt werden. Die CAD-Konstruktion ist damit der Grundstein für effiziente Serienproduktionen, reduzierte Rüst- und Nacharbeiten sowie eine hohe Reproduzierbarkeit der Spritzgussteile. Formgebung, Kühlung, Anguss und Entformung werden im digitalen Modell priorisiert.

In der Praxis verknüpft diese CAD-basierte Vorgehensweise Anforderungsklärung mit fertigungsgerechter Realisierung. Bereits in der Konzepterstellung werden mechanische Belastungen, Temperaturprofile und Entformungswege optimiert, um Zykluszeiten zu verkürzen, Ausschuss zu minimieren und eine langlebige Formstabilität sicherzustellen. Die Integration von Datenströmen sichert Transparenz im Spritzguss Werkzeugbau über den gesamten Prozess. Dies erhöht planbare Lieferzeiten deutlich insgesamt heute.

Eine kunststoffgerechte Bauteilkonstruktion beginnt bei der Materialauswahl und der Festlegung der Fertigungsstrategie. Ziel ist eine formstabile, kosteneffiziente Serienbauteilgestaltung, die sich durch hohe Reproduzierbarkeit und geringe Nachbearbeitung auszeichnet. Die Gestaltung folgt klaren Regeln, die direkt die Spritzgießleistung beeinflussen: gleichmaessige Wandstaerken, ausreichende Entformungswinkel und sanfte Oberflaechenrundungen, um Warpage zu minimieren. Die Konstruktion muss Kavitaeten-Planung optimal ausbilden, daher werden Formnester, Trennebenen und Angusspositionen bereits virtuell bewertet. Grundlegende Entscheidungen betreffen Wandstaerken und Formteilgeometrien, damit Fuellquoten, Oberflaechenstruktur und Maßhaltigkeit konsistent sind. Eine vorausschauende Kavitaeten-Planung reduziert Nachbearbeitung und Ausschuss.

Die Entformung verlangt nach geeigneten Auswerferbedingungen, Temperier- sowie Entformungselementen, die Zuversicht in die Serienreife geben. Die Temperierung der Form sorgt durch gezielte Kaeltung oder Heizung fuer Gleichzeitige Temperaturhaltigkeit und Verzugskontrolle. Zusätzlich fließt Moldflow- Simulation in die Konstruktion ein, um Fuell- und Abkuehlverhalten vorab zu bewerten. So wird eine effiziente, reproduzierbare Produktion sichergestellt, die den Materialeigenschaften gerecht wird und Kostenvorteile bei Serienfertigung bietet. Damit steht das Bauteil von Anfang an im Einklang mit der Fertigungstechnik des Spritzgusses.

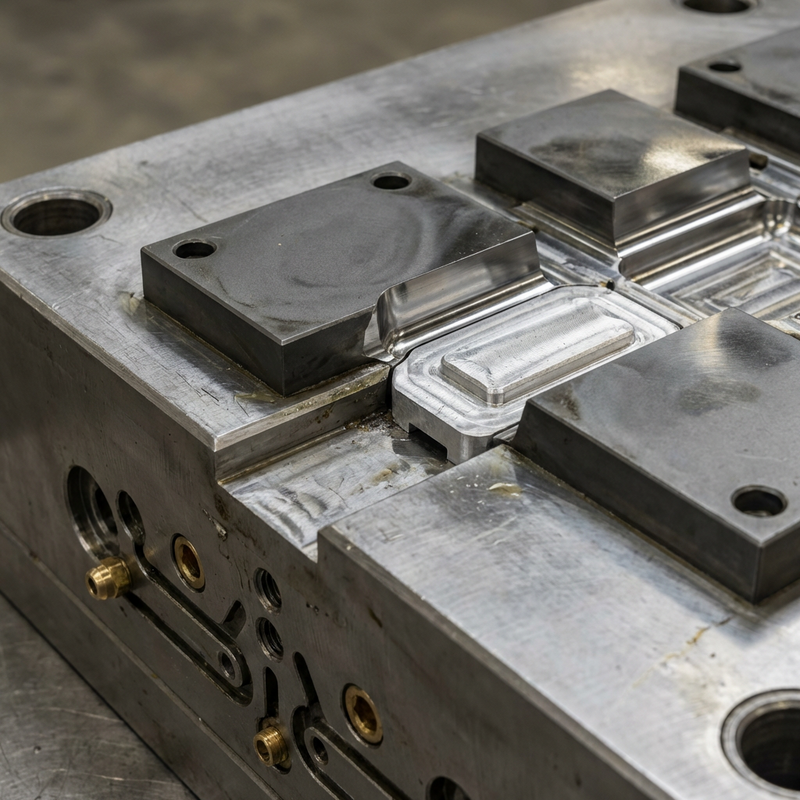

Die Materialwahl für Werkzeugeinsätze bestimmt, wie langlebig, formstabil und kosteneffizient das Spritzgusswerkzeug arbeitet. Grundlegend kommen einsatztaugliche Werkstoffe wie Stahl als Basis zum Einsatz, da er hohen Druck und Temperatur aushält. Für besonders harte Kavitäten ergibt sich der Vorteil von Hartmetall-Insertteilen, während Serienwerkzeuge oft auf gehärteten Stahl setzen. Für Prototypen oder Kleinserien bietet sich Aluminium an, weil es sich schnell bearbeitet und iterativ anpassen lässt. Die Härtung der Oberflächen, sowie anschließende Oberflächenveredelungen, bestimmen Verschleißfestigkeit und Lebensdauer der Form, insbesondere an Hochbelastungsstellen.

Die Kühlung des Werkzeugs beeinflusst gleichmäßig die Temperaturverteilung, verzieht Teilgeometrien weniger und optimiert Zyklenzeiten. Die Kavität der Form ist ein entscheidendes Kriterium für Langlebigkeit: Schon geringe Verrundungen oder Oberflächenfehler führen zu Mitlaufungen. Daher wählen Konstruktions- und Prozessingenieure Materialqualitäten nach Lastprofil, Temperaturfenster und chemischer Beständigkeit; Kosten, Wartungsaufwand und Verfügbarkeit fließen in die Entscheidung ein. Die richtige Kombination aus Basismaterial, Härtung, Oberflächenbehandlung und Temperatursteuerung optimiert den Werkzeugeinsatz und sichert die Qualität der gefertigten Teile. Bei der Auslegung muß die Verfügbarkeit von Ersatzteilen, die Temperaturverlaufskurve und die Oberflächenhärdung berücksichtigt werden, um eine wirtschaftliche Serienproduktion zu garantieren. Eine enge Abstimmung zwischen Konstruktion, Werkzeugbau und Fertigung sorgt für Zuverlässigkeit, kurze Durchlaufzeiten und eine gleichbleibende Qualität der gefertigten Teile während der gesamten Lebensdauer des Werkzeuges. Heutzutage.

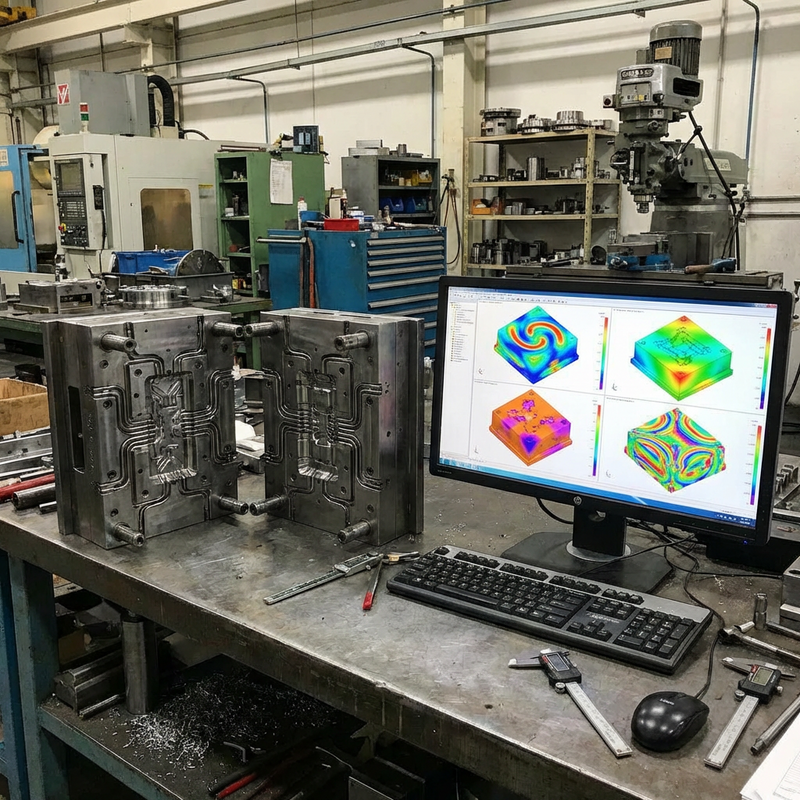

Simulationsgestützte Auslegung von Spritzgussformen bietet im Werkzeugbau eine fundierte Grundlage, um Formteile bereits in der Entwicklungsphase technisch sicher zu gestalten. Durch den Einsatz von Moldflow oder vergleichbaren CAE-Tools lassen sich Simulation des Fliessverhaltens, Verzug, Fliessgeschwindigkeiten, Gasblasenbildung und die Temperaturverteilung in den Kavitäten realistisch prognostizieren. Die Ergebnisse liefern Einsichten zu Kavitäten, Anguss- und Heisskanalführung sowie zur Wirksamkeit der Temperierung beider Formhälften. Auf Basis dieser Daten können Konstrukteure Wanddicken optimieren, Hinterschnitte, Entformungshilfen und Kühlkanäle so planen, dass Ausschuss und Nachbearbeitung minimiert werden. Zudem ermöglicht die Simulation eine systematische Materialauswahl, Abmusterungsoptionen und Toleranzbudgetierung. Die Verbindung von Simulationsdaten mit CAD/CAM-gestützter Fertigung senkt Durchlaufzeiten wesentlich, weil Prototypen virtuell validiert werden, bevor Maschinenfahrten programmiert werden. Typische Ausgaben umfassen Füllkurven, Temperaturfelder, Verzugskarten, Kühlflaggen und Grenzwerte für Spritzdruck sowie Entformung.

Die gewonnenen Erkenntnisse unterstützen den Werkzeugbau darin, Werkzeuge mit redundanter Temperierung, optimiertem Angusssystem und langlebigen Kavitäten zu realisieren. Damit wird die Stabilität der Serienfertigung erhärt und Kosten pro Teil reduziert. Spritzgussformen CAD CAM profitiert von dieser integrierten Vorgehensweise, die Qualität, Zuverlässigkeit und Nachfragesicherheit steigert.

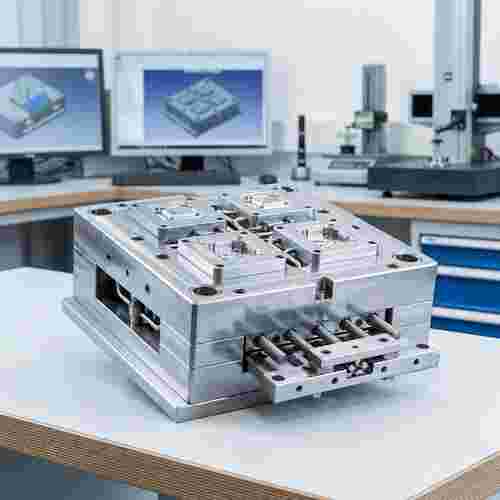

Prototypenwerkzeuge und Vorserien stehen im Spritzgusswerkzeugbau für die Validation, Funktionstests und Iterationen. In der Praxis dienen Prototypenwerkzeuge dazu, Geometrien, Angussführung, Kühlung und Entformung zu prüfen, bevor ein serientaugliches Werkzeug gefertigt wird. Typische Merkmale sind Kavitätenanzahl, vereinfachte Härtung und modulare Baugruppen, die Anpassung ermöglichen. Durch den gezielten Einsatz von Rapid Tooling lassen sich Durchlaufzeit- und Kostenbelastung minimieren, während Prototypenkomponenten aus dem Serienwerkzeug abgeleitet werden. In der Vorserienphase kombiniert man Konstruktion, Simulation und Praxisprüfungen: Moldflow-Simulation zur Füllprognose, 3D-CAD-Konstruktion und CAM-gesteuerte Fertigung der ersten Muster. Durch Fertigung in Inhouse-Kapazitäten oder schnelle externe Partner wird eine frühzeitige Risikoabschätzung gewährt. Wichtige Ziele sind Maßhaltigkeit, Oberflächenqualität und Reproduzierbarkeit der Formteile. Die Erfahrung zeigt, dass Prototypenwerkzeuge Berechnungen und Tests über mehrere Iterationen benötigen, um Stabilität für Serienprozesse zu sichern.

In Vorserien wird der Prozessdemonstrator schrittweise vom Prototypen zum Serienteil weiterentwickelt, wobei Qualität und Effizienz verknüpft bleiben. So entstehen verlässliche Werkzeuge für langlebige Serienproduktionen. Ein weiterer Vorteil liegt in der engen Verzahnung von Konstruktion, Fertigung und Qualitätskontrollen direkt am Werkzeug, wodurch Prototypen schneller in die Serienproduktion überführen werden können. Mit dieser Vorgehensweise reduziert sich das Risiko von teuren Anpassungen nach dem Start der Serienproduktion, und Kostenkontrolle wird verbessert. Serienstart erleichtert den Übergang in die lange Lebensdauer der Formteile.

Vom Bauteil zum Spritzgusswerkzeug beschreibt einen durchgängigen Prozess, der Funktion, Fertigung und Kosten in Einklang bringt. Zunächst wird das Bauteilkonzept definiert: Material, Wandstärken, Toleranzen und Oberflächenqualität legen die Anforderungen fest. In der Konstruktionsphase erfolgt die Modellierung im CAD, oft mit Moldflow-Simulationen, um Füllverhalten, Verzug und Entformung zu beurteilen. Die gewonnenen Erkenntnisse bestimmen die Auslegung des Werkzeugs, Kern des Werkzeugbau. Hier werden Kavitatäten, Angusssysteme, Kerne sowie Temperier- und Kuehlsysteme geplant. Je nach Anwendung wählen Ingenieure Heisskanals- oder Kaltkanalsysteme und legen Auswerfer- bzw. Schieberkonzepte fest. Die Fertigung des Werkzeugs erfolgt mit CNC-Fräsen, Drehen, EDM, Schleifen, Polieren, Schweißen und Oberflächenbearbeitung; oft kommen weitere Verfahren zum Einsatz.

Nach Montage und Abstimmung sichern Passgenauigkeit, geringe Abweichungen und eine differenzierte Temperierung beider Halbformen. Erste Probemuster dienen der Qualitätsprüfung, der Verifizierung mittels Moldflow und der Optimierung von Zykluszeiten. Ist das Werkzeug freigegeben, startet die Serienfertigung der Spritzgussteile; Wartung, Kalibrierung und Verbesserungen erhöhen Lebensdauer und Kosteneffizienz. So entsteht aus der Idee ein zuverlässiges Bauteil für die Serienproduktion.

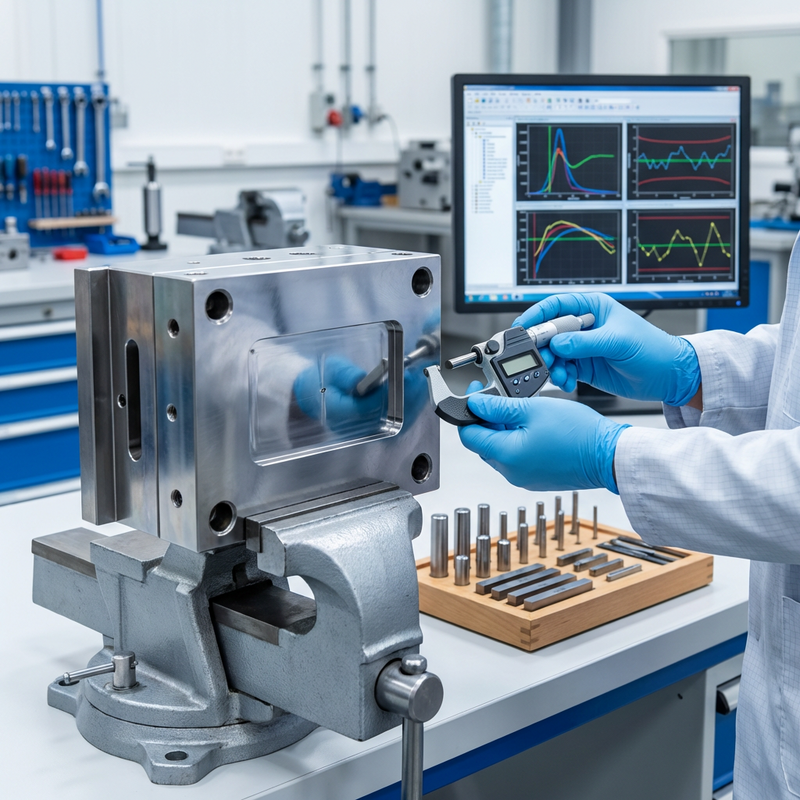

Qualitätssicherung im Spritzguss Werkzeugbau bedeutet, alle Schritte von der Konstruktion bis zur Lieferung zu prüfen. In Spritzgusswerkzeugen hängt die Leistungsfähigkeit stark von der Maßhaltigkeit der Form, der Temperaturführung, der Materialauswahl und der fertigungsgerechten Montage ab. Ein Qualitätsmanagementsystem (QMS) sorgt für dokumentierte Prozesse, klare Verantwortlichkeiten und regelmäßige Audits. In der Praxis umfasst die Qualitätssicherung im Werkzeugbau Vorab-Reviews der Konstruktionszeichnungen, Normen-Konformität, Risikoanalysen gemäß FMEA, sowie die Prüfung von CAD/ CAM-Daten, Werkzeugmustern und Fertigungsparametern.

Die Messgenauigkeit wird durch kalibrierte Messmittel, Referenzteile, 3D-Messtechnik, Oberflächenmessung und Temperaturvermessung sichergestellt. Die Prozessstabilität wird durch stabilen Bearbeitungsfluss, statistische Prozesslenkung (SPC) und regelmäßige Werkzeug-Checks an der Maschine kontrolliert. Qualitätsprüfungen erfolgen sowohl inbound (eingehende Materialien, Halbzeuge) als auch outbound (fertige Werkzeuge). Bei der Endabnahme werden Funktions- und Dauertests, sowie Probeläufe mit Moldflow-Simulationen dokumentiert. Eine enge Zusammenarbeit von Konstruktion, Fertigung, Qualitätssicherung und Kunde gewährleistet Zuverlässigkeit, Reproduzierbarkeit und Transparenz bis zur Serienreife. Zusätzlich sichern traceable Dokumentationen, Prüfpläne, Schulungen des Personals und eine kontinuierliche Verbesserungsstrategie (KVP) die Zuverlässigkeit der Werkzeuge und reduzieren Ausschuss bereits in der Entwicklung. Vielen Dank.

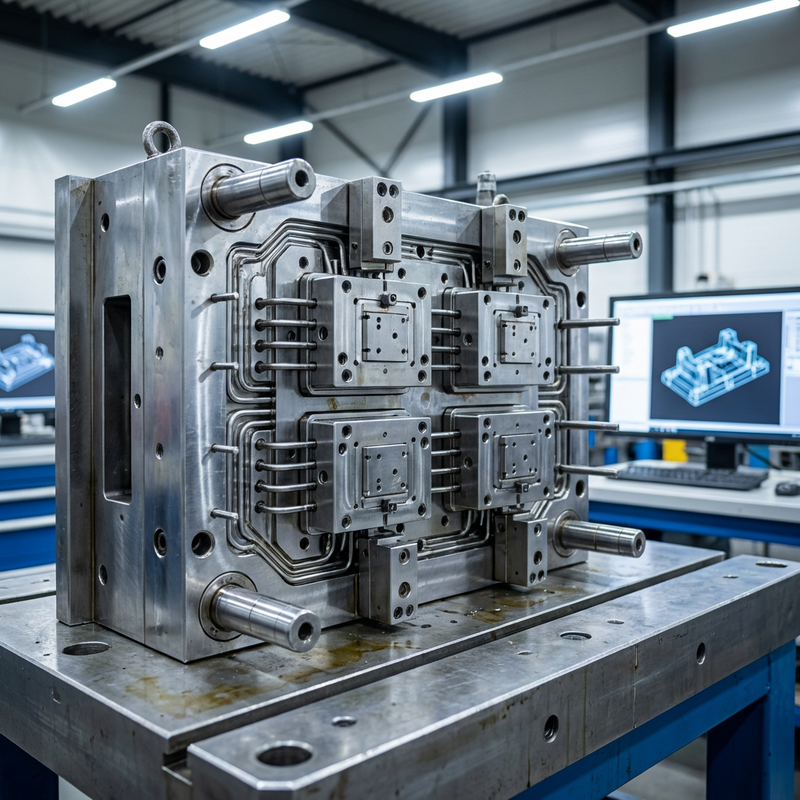

Serienwerkzeuge für Klein- und Großserien sind der Kern des Spritzguss-Werkzeugbaus. In der Serienfertigung zeigen sich die Anforderungen an Zuverlässigkeit, Wiederholgenauigkeit und niedrige Gesamtzykluszeiten besonders deutlich. Serienwerkzeuge für Mehrkavitäten- und Mehrfachformung basieren auf einer robusten Umsetzung der Kavitäten, dem Angusssystem, der temperierten Auswerferseite und einer effektiven Auswerfertechnik. Die Planung beginnt mit der Wahl des Materials, der Konstruktionsstrategie für Temperierung, der Heißkanalführung oder dem Kaltsystem, sowie der passenden Auswerfermechanik. Je nach Bauteilanzahl pro Serie werden Werkzeuggehäuse, Kern- und Kavitäteneinsätze sowie Formträger zu einer Einheit zusammengefügt. Für Kleinserien reichen oft modulare Normbauteile, während Großserien wettbewerbsfeste Serienwerkzeuge mit erhöhten Anforderungen an Haltbarkeit, Temperatursteuerung und Öffnungs-/Schließzyklen erfordern. In beiden Fällen ist ein durchgängiges Öpfungs- und Wartungskonzept essenziell, um Ausfallzeiten zu minimieren.

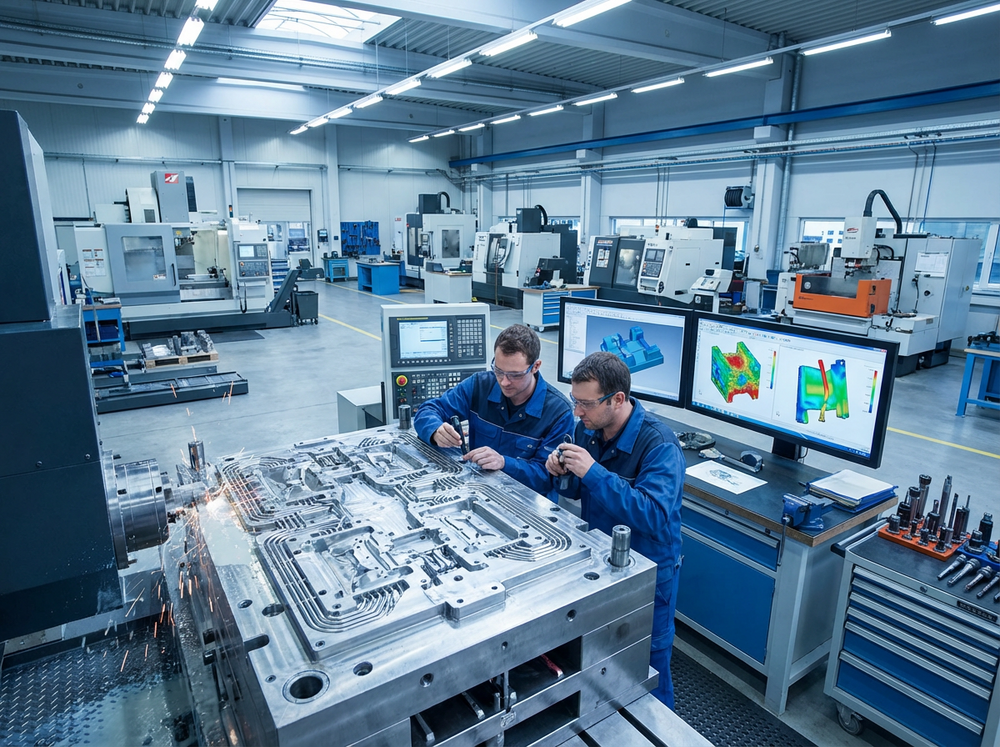

Ein moderner Werkzeugbau nutzt CAD-/CAM-gestützte Planung, Moldflow-Simulation, hochwertige Mess- und Prüfverfahren sowie Instandhaltungskonzepte. Das Ziel bleibt: hohe Oberflächenqualität, enge Toleranzen und eine schnelle Serienfertigung, die durch optimierte Serienfertigung sowie ein zuverlässiges Kavitäten-Management, Heißkanal-Steuerung, Temperierung und ein solides Auswerfersystem getragen wird. Darüber hinaus beeinflussen Programmdauer, Wartungsintervalle und laufende Kalibrierung die Reproduzierbarkeit der Bauteile in Kleinserien ebenso wie in Großserien. Eine modulare Werkzeugplattform erleichtert Umrüstungen, reduziert Ausschussquoten und reduziert Stillstandszeiten in der Serienfertigung, während eine konzernweite Dokumentation von Parametern Transparenz und Nachverfolgbarkeit sicherstellt. So entsteht eine belastbare Grundlage für die serielle Produktion komplexer Bauteile.

Im Spritzguss-Werkzeugbau treffen Material-, Temperatur- und Verzugstechnologien aufeinander, um langlebige Formteile in hoher Stückzahl herzustellen. Die Werkzeugtechnologien unterscheiden sich insbesondere in der Ausführung der Mehrkavitiätenwerkzeuge und der Kavitäten und der Temperierung. Die Basisvarianten reichen von einfachen zweihäligen Formen bis zu komplexen Mehrkavitätenwerkzeugen, die mehrere Kavitäten in einem Werkzeugeinsatz integrieren. Wichtige Technologien sind das Heißkanal-System mit individuellen Düsen je Kavität sowie das Kaltkanal-System mit zentraler Angussbuchse. Die Anguss-Systeme ermöglichen eine gleichmäßige Materialzufuhr, minimieren Verzug und verbessern die Füllqualität. Die Temperierung sorgt für gleichmäßige Temperaturen in Forminnen und Formenkernen; moderne Temperierkreisläufe verwenden wasser- oder oilbasierte Medien sowie temperaturgeregelte Platten.

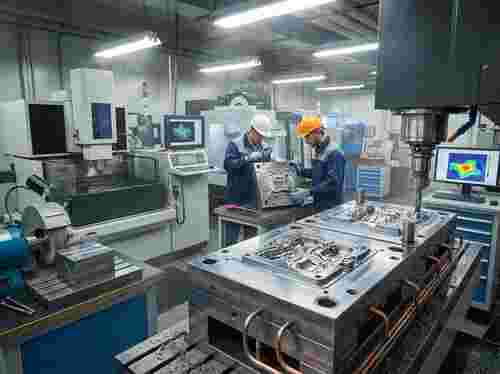

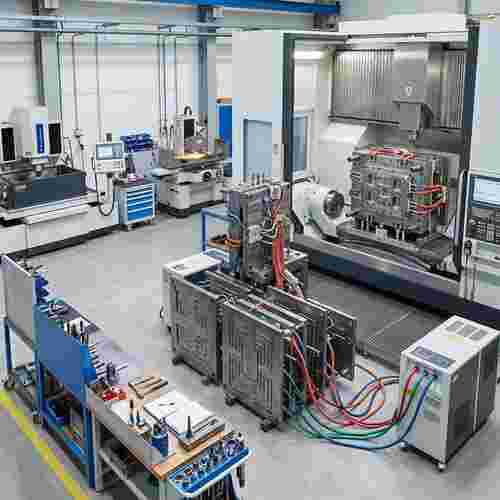

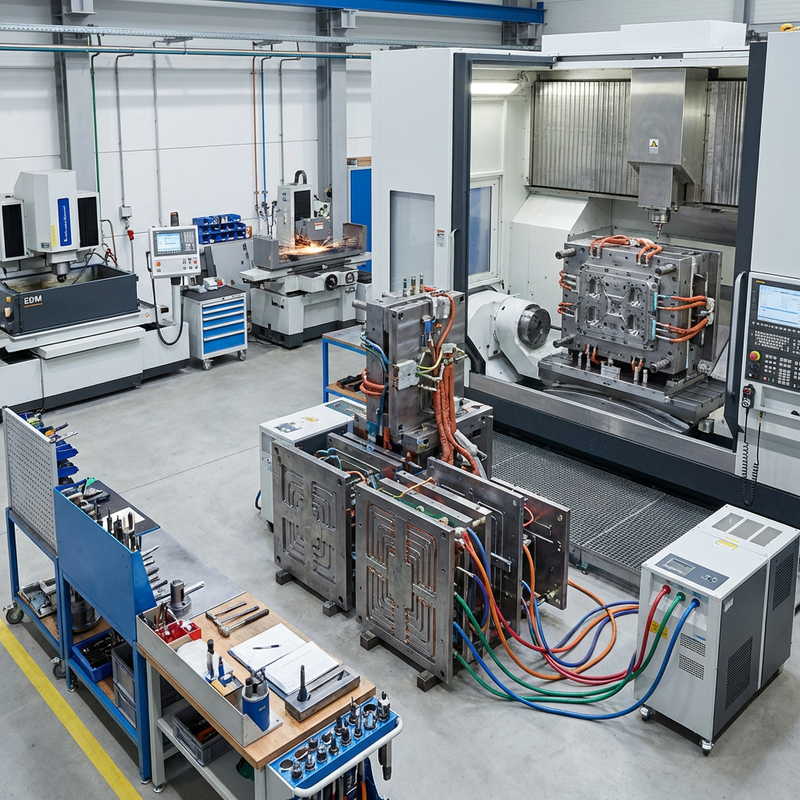

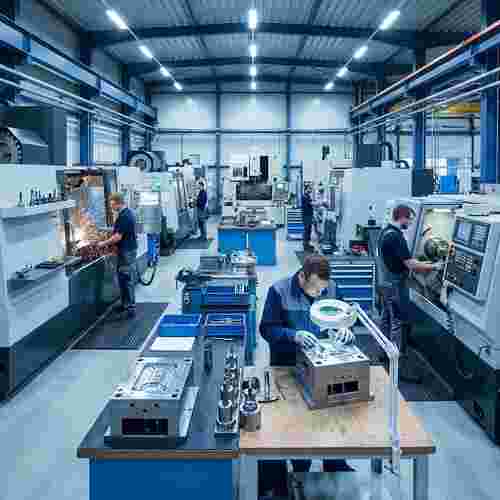

Die Fertigung erfolgt in High-End-Fertigungsschritten wie CNC-Fräsen, NC-Drehen, Schleifen, EDM (Senkerodieren) und Polieren, ergänzt durch Mess- und Qualitätskontrollen. Mehrkavitätenwerkzeuge bieten hohe Produktivität, verlangen jedoch eine präzise Abstimmung von Materialwahl, Kühlung, Entformung und Wartung. Dank 3D-CAD mit Moldflow-Simulation lassen sich Fülleffekte vor der Fertigung prüfen, Fehllieferungen vermeiden und die Zykluszeiten optimieren. Die Auswahl des Werkzeugmaterials, die Stabilität der Baugruppen und die Oberflächenqualität entscheiden über Lebensdauer und Reproduzierbarkeit der Spritzgussformen.

Der Kunststoffspritzguss zeichnet sich durch hohe Produktivität, enge Toleranzen und vielfältige Materialgruppen aus. Besondere Herausforderungen ergeben sich während Konstruktion, Formauslegung und Fertigung. Eine wesentliche Besonderheit ist die Balance zwischen Kavität und Anguss- und Temperier-Systemen, um gleichbleibende Formteile zu erreichen. Beim Spritzguss Werkzeugbau und dem entsprechenden Spritzgießen werden thermoplastische Materialien plastifiziert, in Kavitäten eingespritzt und nach dem Abkühlen erstarrt. Die Gestaltung der Kavität erfordert fundierte Kenntnisse: Angusskanäle, Heisskanal- versus Kaltsystem, und die Oberflächenbeschaffenheit beeinflussen Maßhaltigkeit und Oberfläche.

Ein Heisskanal-System pro Kavität erhöht den Materialeinsatz, reduziert aber den Ausschuss durch präzisere Füllung; Kaltsysteme sind einfacher und robuster, weisen jedoch größeren Ausschuss auf. Die Temperierung entscheidet über Zykluszeiten, Verzug und Oberflächenqualität; variierende Temperaturen lesen sich in Formvarianten ein. Die Werkzeugkonstruktion muss robust ausgelegt sein; zwei Hälften, Temperierkanäle, Auswerfer- Systeme und Kavitäten- Einsätze arbeiten eng zusammen. Moderne CAD/CAM- und Moldflow-Simulationen helfen, Füllverhalten zu prognostizieren, Fehlerquellen zu erkennen und Prototypen zu minimieren. Die Herstellung von Serienbauteilen erfordert eine enge Abstimmung von Material, Prozessparametern und Werkzeugkonstruktion, damit reproduzierbare Qualität bei hohen Stückzahlen gelingt. Kunststoffspritzguss bietet damit effiziente Massenfertigung, während Kavität, Heisskanal, Temperierung und Werkzeugbau als Kernkomponenten die Leistungsfähigkeit sichern. Dieses Prinzip gilt branchenübergreifend; es verbindet technisches Know-how mit wirtschaftlichen Anforderungen, sodass Innovationen schneller in die Serie gehen können und Kosten dauerhaft senken.

Die Wirtschaftlichkeit von Spritzgusswerkzeugen wird maßgeblich durch Konstruktion, Materialwahl und Wartung beeinflusst. Ein wirtschaftliches Werkzeug minimiert Stillstandzeiten, reduziert Kosten pro Endprodukt und sichert stabile Serienprozesse. Die Lebensdauer eines Werkzeugs ergibt sich aus Materialgüte, Wärmeführung, Kühlung, Kavitätenanzahl, sowie der Präzision der Oberflächenbearbeitung. Ein gut geplantes Werkzeug ermöglicht hohe Kavitaetenanzahl, effizienter Temperaturführung und stabile Prozessparameter, wodurch sich die Kosten pro Endprodukt weiter senken. Wartungsintervalle, vorbeugende Instandsetzung und rechtzeitige Reparaturen verlängern die Nutzungsdauer, sichern Wiederholbarkeit der Fertigung und reduzieren Ausschuss. In der Praxis bedeutet das: eine durchgängige Temperaturführung, belastungsoptimierte Angusstechnik, hochwertige Normalien, präzise Montage und eine robuste Auswerfertechnik; außerdem eine robuste Oberflächenhärtung an kritischen Flächen.

Industrielle Werkzeugbauer wie Werkzeugtechnik Schmitz setzen auf Inhouse-Werkzeugbau, Moldflow-Simulation und 3D-CAM, um Serienformen zuverlässig zu realisieren. Aus finanzieller Sicht führt diese ganzheitliche Herangehensweise zu geringen Rückläufer-Quoten und zu einer höheren Laufzeit der Kavitäten. Das Endprodukt profitiert von gleichbleibenden Toleranzen, geringer Nachbearbeitung und verlässlicher Verfügbarkeit. Langfristig amortisieren sich Investitionen durch bessere Prozessstabilität, höhere Ausbringung und eine optimierte Gesamtwirtschaftlichkeit. Für die Lebensdauer des Werkzeugs sind Werkstoffauswahl, Härten, Oberflächenfinish, Reinigung sowie Qualitätskontrollen entscheidend. Eine detaillierte Kostenanalyse ermöglicht Investoren Transparenz hinsichtlich der Amortisationsdauer und dem Return on Investment. Durch standardisierte Prüfverfahren und regelmäßige Schulungen des Personals steigt die Effizienz. Kunden profitieren.

Das Zusammenspiel von Werkzeugbau und Spritzgussproduktion ist der zentrale Motor moderner Kunststofferzeugnisse. Der Werkzeugbau liefert präzise Formen, deren Kavitätenstrukturen die spätere Seriengeometrie determinieren. Gleichzeitig bestimmt die Kalibrierung der Kavitäten die Effizienz des Fertigungszyklus, da Toleranzen, Oberflächenqualität und Entformungskonzepte direkt den Durchsatz beeinflussen. In der Praxis arbeiten Konstruktion, CAD/CAM und der Werkzeugbau eng verknüpft mit der Instandhaltung und dem Prozessengineering der Spritzgussproduktion, sodass Änderungen am Werkzeug zeitnah in der Produktion adaptierbar sind.

Eine enge Abstimmung ermöglicht gezieltes Tooling-Design, reduziert Ausschuss und senkt die Stückkosten. Moderne Software wie Moldflow unterstützt die Füllsimulation, Verzugs- und Verzugsvorhersage sowie die thermo-mechanische Optimierung, wodurch die Moldflow-gestützte Planung die Qualität vorhersagbar steigert. Die Temperierung beider Werkzeughälften sorgt für gleichmässige Temperaturen, minimiert Warpage und garantiert Reproduzierbarkeit über Serienläufe hinweg. Zugleich müssen Werkzeuge langlebig, wartungsfreundlich und einfach nachrüstbar sein, damit die Produktion flexibel reagiert. So entsteht eine ganzheitliche Produktion von Bauteilen, die vom ersten Konzept bis zum Serienprodukt durchgängig planen, kontrollieren und verbessern wird.

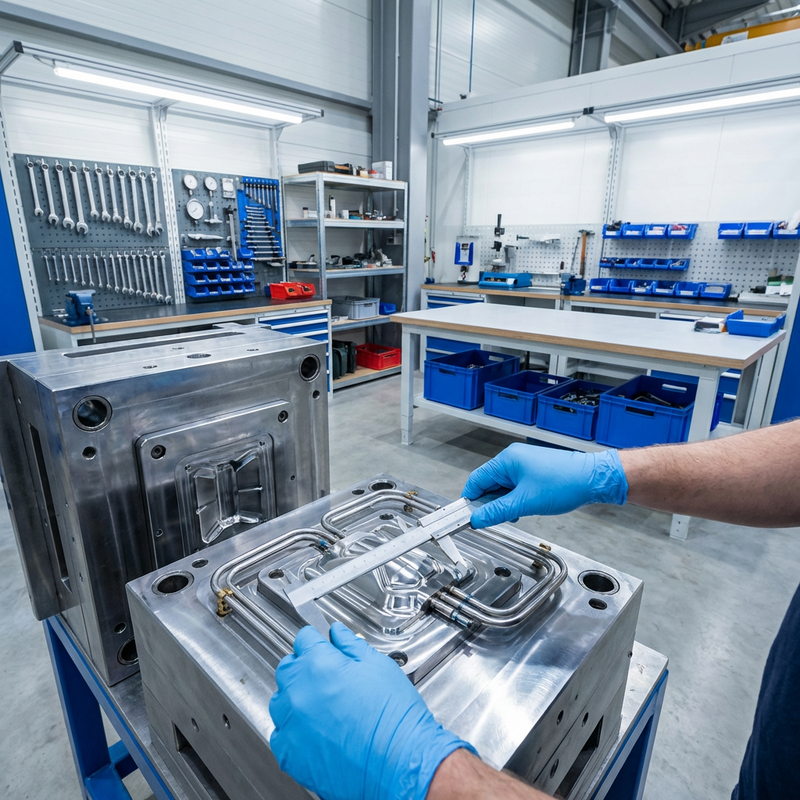

In der regelmässigen Wartung von Spritzgusswerkzeugen kommen Wartung und genaue Werkzeugpflege zum Tragen, um Bauteilqualität, Produktivität und Lebensdauer sicherzustellen. Eine effektive Pflege beginnt mit einer sauberen Kavitätenoberflaeche, dem Entfernen von Spänen und Restmaterial, sowie der kontrollierten Schmierung der beweglichen Komponenten. Wichtige Massnahmen umfassen Inspektion von Temperiersystemen, Heisskanalverteilern, Dichtungen und Auswerfeinheiten, Austausch verschlissener Teile und ggf. Kalibrierung der Angusstechnik. Durch dokumentierte Messwerte, Geometrien und Prozessparameter lassen sich Rückverfolgung und Optimierung verbessern.

Bei einer Reparatur werden kleinere Defekte wie Oberflächenriefen, leichte Kavitätenabnutzung oder Rückverformung behoben, ohne die Serienteile zu beeinträchtigen. Grundlegende Reparaturprozesse umfassen das Austauschen von Ersatzteilen, den Einsatz passender Zerspanungs- und EDM-Verfahren sowie das Prüfen der Formteile nach dem Wiedereinbau. Für umfangreiche Änderungen an Kavitäten oder Angussverteilungen ist eine feingliedrige Konstruktions- und Simulationsphase sinnvoll, um Prozesssicherheit zu gewähleisten. Ziel ist es, die Leistungsfähigkeit des Spritzgusswerkzeug-System über den gesamten Lebenszyklus sicherzustellen, inklusive After-Sales-Support, Dokumentation und Know-how-Transfer. Die Instandhaltung erfolgt idealerweise in einer kontrollierten Werkstattumgebung mit definierten Reaktionszeiten, um Stillstandzeiten zu minimieren und die Verfügbarkeit der Werkzeuge sicherzustellen. Zudem ist eine lückenlose Dokumentation der durchgeführten Pflegemassnahmen, Reparaturen und Änderungen Voraussetzung für Qualitätssicherung und Rückverfolgung im Sinne der Normen. Die Koordination mit Konstruktions- und Formentechnik sorgt für schnelle Änderungen im Werkzeug, wenn Prozessabweichungen auftreten. So bleiben Spritzgusswerkzeuge auch bei hohen Anforderungen zuverlässig.

Der Ablauf im Spritzgusswerkzeugbau beginnt mit der Klärung der Anforderungen an die serielle Herstellung: Stückzahl, Material, Oberflächenqualität und Bauraum. In der Konstruktionsphase wird ein 3D-CAD-Modell erstellt, oft begleitet von Moldflow-Simulationen, um Füllverhalten, Verzug und Porenbildung zu bewerten. Nach Freigabe erfolgen die Fertigung und Montage des Werkzeugs in spezialisierten Abteilungen: Die Düsenseite und die Auswerferseite bilden das Spritzgusswerkzeug, Formnester, Kavitäten, das Anguss-Verteilersystem und die Kühlung werden integriert. Die Umsetzung nutzt Fräsen, Drehen, EDM, Schleifen, Härten und Polieren; bei komplexen Kavitäten kommen Schweißen oder Kleben hinzu. Die Temperierung beidseitig sorgt für konstante Temperaturen, was Maßhaltigkeit erhöht. Nach der mechanischen Fertigung folgt die sorgfältige Prüfung von Maßhaltigkeit, Oberflächen und Dichtheit; ggf. werden erste Muster in der hauseigenen Spritzgussabteilung gefertigt, um das Werkzeug im Serienbetrieb zu validieren.

Die Montage der Formen, der Auswerfer und des Kühlkreislaufs erfolgt unter qualitätsgesicherten Prozessen. Schließlich erfolgt die Abnahme, Inbetriebnahme an der Spritzgussanlage und eine begleitende Wartung, um eine stabile Herstellung sicherzustellen. So entsteht ein leistungsfähiges Spritzgusswerkzeug, das hohe Stückzahlen zuverlässig produziert. Im Verlauf der Umsetzung werden Toleranzen festgelegt, Fertigungszeichnungen geprüft und ein qualifiziertes Messsystem eingesetzt. Die Zusammenarbeit zwischen Vertrieb, Entwicklung und Werkzeugbau ermöglicht eine nahtlose Abstimmung vom ersten Konzept bis zum finalen Serienteil. Durch den Einsatz eines ERP-gestützten Projektmanagements lassen sich Termine, Stücklisten und Ressourcen effizient steuern, sodass Änderungen zeitnah umgesetzt werden. Die Werkzeuge werden nach der Abnahme dokumentiert, in das Lager überführt und bei Bedarf gewartet oder revidiert, um eine lange Lebensdauer der Kavitäten zu sichern.

Im Spritzguss-Werkzeugbau bildet projektorientiertes Management die Grundlage für termingerechte und kostenkontrollierte Umsetzung von Werkzeugprojekten. Eine klare Planung beginnt mit der Definition von Zielen, Meilensteinen, Ressourcenbedarf und Lieferantenlogistik, gefolgt von einer detaillierten Risikoanalyse. In einem typischen Unternehmensprozess koordiniert das Projektteam aus Vertrieb, Konstruktion, Werkzeugbau, Fertigung und Qualitätssicherung die Aufgaben, kommuniziert regelmässig über Statusberichte, Meetings und Dokumentationen und passt Pläne bei Änderungen zeitnah an. Ein etabliertes ERP- oder PPM-System ermöglicht das Tracking von Aufgaben, Kosten und Terminen, während regelmässige Reviews sicherstellen, dass Anforderungen aus dem Kundenauftrag in Spezifikationen, Zeichnungen und Fertigungsprozessen konsistent umgesetzt werden.

Kommunikation zwischen Stakeholdern hat dabei höchste Priorität: Frühzeitige Einbindung von Stakeholder, klare Eskalationspfade, zentrale Dokumentation und nachvollziehbare Freigabeschritte reduzieren Missverständnisse. Transparente Kommunikation schafft Transparenz in Budget, Qualität und Zeitplanung und stärkt das Vertrauen des Kunden in das Unternehmen. Ein gezieltes Risikomanagement identifiziert potenzielle Hürden wie Terminverzug, Materialknappheit oder technischen Änderungen und definiert Gegenmaßnahmen. Am Ende steigert eine kohärente, faktenbasierte Kommunikation die Produktivität, minimiert Änderungen im Produktionsstart und sichert eine effiziente Serienreife der Spritzgusswerkzeuge. Eine klare Kommunikationskultur wird durch regelmässige Freigaben, zentrale Dokumentation, Audits und Schulungen der Beteiligten gestützt. Somit verbessert sich der Informationsfluss, das Lernpotenzial wird genutzt und die Zusammenarbeit im gesamten Prozess stärkt die Effizienz des Unternehmens bei der Werkzeugherstellung und sichert langfristigen Erfolg.

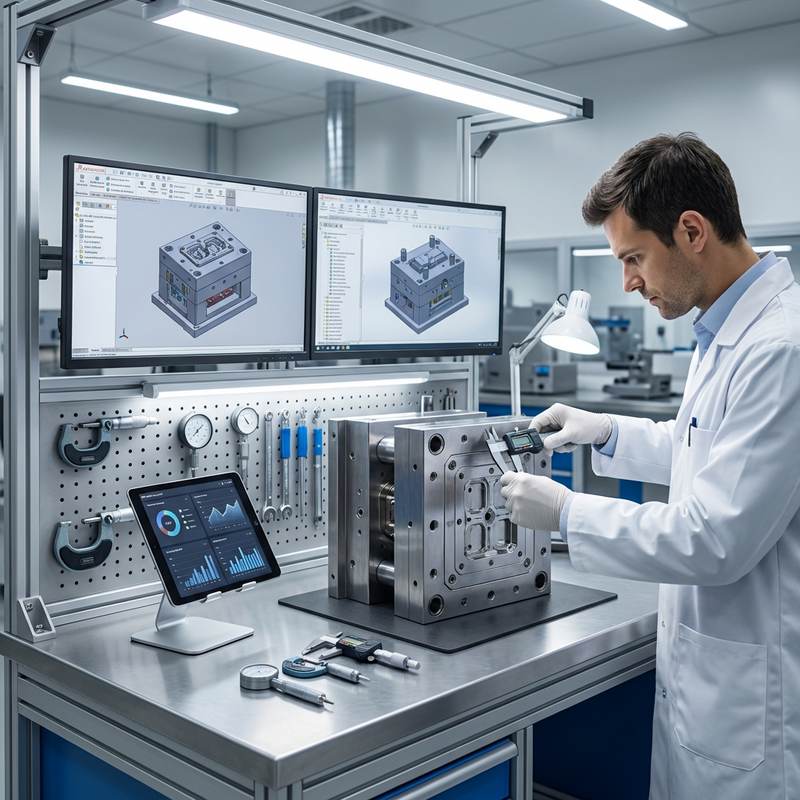

Im Spritzguss Werkzeugbau ist eine lückenlose Dokumentation der Konstruktions-, Fertigungs- und Prüfprozesse essenziell, um Qualität, Nachverfolgbarkeit und Effizienz sicherzustellen. Von der ersten CAD-Planung über die Fertigungs- und Messtechnik bis zur Endabnahme werden alle relevanten Daten in einem integrierten System erfasst und versioniert. Dazu gehören Stücklisten, Prüfberichte, Materialzertifikate, Werkzeugparameter und Wartungsdokumente. Die konsequente Rückverfolgbarkeit ermöglicht es, jedes Spritzgusswerkzeug, jede Kavitaet, jeden Regulierungsschritt sowie jede Change-History einem konkreten Auftrag und Kundenprojekt zuzuordnen. So lassen sich Abweichungen zeitnah erkennen, Ursachenanalysen beschleunigen und Revisionsstände transparent nachvollziehen. In dieser Struktur bildet Qualitätsmanagement das Rahmenwerk: Normen, Freigaben, Abweichungsmanagement, Abnahmeprotokolle und Audit-Trails fließen in das tägliche Handeln ein.

Die erhobenen Daten werden über das ERP-System geordnet, dokumentiert und bei Bedarf als Traceability-Reports bereitgestellt. CAD-Modell, Fertigungsdaten, Mess- und Prüflisten verknüpfen Konstruktion, Formbau und Serienfertigung. Die Folge: reproduzierbare Werkzeuge und stabile Prozessketten. Dokumente bleiben revisionssicher archiviert, Änderungen werden nachvollziehbar freigegeben, und Audit-Berichte unterstützen Zertifizierungen. Diese transparente Dokumentation stärkt das Vertrauen der Kunden in unsere Dienstleistungen. Für Lieferanten und Kunden ermöglichen Berichte auf Knopfdruck eine transparente Nachverfolgung der Herstellungswege bis zur Formeinheit, inklusive Materialprüfungen und Prozessparametern. So wird Produktivität erhöht, Ausschuss reduziert und eine konsistente Qualität der Produkte gewährleistet.

Bauteiltoleranzen und Maßhaltigkeit spielen im Spritzguss-Werkzeugbau eine zentrale Rolle. Sie bestimmen, ob Formteile passgenau funktionieren, Montagebauteile sich ohne Nacharbeiten verbinden lassen und Bauteile die geforderte Funktion erfüllen. Toleranzen entstehen durch Fertigungsverfahren wie Fräsen, Drehen, EDM, Schleifen sowie durch die Werkzeugkonstruktion selbst, Temperierung und Umformschwankungen. Wesentliche Einflussfaktoren sind Kavitätenpassung, Formnester und Angusskanälle; Ungenauigkeiten in der Kavitätenpassung wirken direkt auf Wanddicken, Oberflächenqualität und Aufspritzverhalten.

Eine konsequente Maßhaltigkeit erfordert eine enge Zusammenarbeit zwischen Konstruktion, Werkzeugbau und Spritzgussfertigung. Durch Moldflow-Simulationen, 3D-CAM und ein enges Tooling-Management kann die Toleranzkette bereits in der Planungsphase definiert werden. Die Wahl geeigneter Werkstoffe, Oberflächenbearbeitungen und Temperier- bzw. Kühlungssysteme beeinflusst die Abkühlung und den Verzug. Insbesondere die Maßhaltigkeit der Oberflächen und die Passgenauigkeit der Auswerfer- und Anguss-Komponenten sind kritisch für die Entformung ohne Beschädigung. Praktisch heißt das: Bauteiltoleranzen und Maßhaltigkeit müssen als integrierter Faktor in jeder Phase des Werkzeugbaus verstanden werden, damit hochwertige Spritzgussteile wiederholt reproduzierbar sind, auch bei Serienproduktionen. Der richtige Umgang mit Kavitiätenpassung und Oberflächenqualität reduziert Verzug und Nacharbeit erheblich, wofür kontinuierliche Mess- und Prüfsysteme unverzichtbar bleiben, insbesondere bei komplexen Kavitätenkonzepten. Auf der Auswerferseite befinden sich die Auswerfer und weitere Entformungselemente, deren Maßgebliche Abstimmung entscheidend ist. Eine konsistente Abgrenzung der Toleranzen ist Grundlage langlebiger Werkzeuge und stabiler Serienprozesse.

Die Gruppe der Kunststoffe im Spritzguss umfasst grundlegende Werkstoffklassen, die sich durch Verformbarkeit, Temperaturempfindlichkeit und chemische Beständigkeit unterscheiden. Die wichtigste Klasse sind die Thermoplaste, die bei hohen Temperaturen verflüssig werden, formstabil abkühlen und wiederverformbar bleiben. Dagegen stehen Duroplaste, die nach dem Aushärtungsprozess dauerhaft chemisch vernetzt sind und eine höhere Dimensionsstabilität sowie Beständigkeit gegen erneute Erwärmung bieten. Eine dritte Gruppe sind Elastomere, die geringen Festigkeiten, aber hohe Dehnbarkeit aufweisen und für flexible Bauteile geeignet sind. Im Vergleich zu diesen drei Hauptklassen unterscheiden sich auch die Kristallinität und die Glasübergangstemperatur, woraus sich die Haltbarkeit, die Schrumpfung und die Fließeigenschaften ableiten lassen.

Innerhalb der Thermoplaste finden sich Untergruppen wie amorphe, glasfaserverstärkte oder teilkristalline Typen, die jeweils unterschiedliche Schmelzverhalten zeigen. Amorphe Thermoplaste zeichnen sich durch isotrope Strukturen und schnelle Formförung aus, während teilkristalline Thermoplaste wie PA, PBT oder PET zusätzliche Festigkeit und geringere Schrumpfung bieten. Die Auswahl des Materials folgt daher aus der Bauteilanforderung, der Prozesstemperatur, der Oberflächenglättung sowie der Kosten. Diese Materialwahl beeinflusst die Verarbeitbarkeit im Spritzguss, die Oberflächenqualität, die Lebensdauer der Werkzeuge sowie die Recyclingfähigkeit der Endprodukte. Gekoppeltes Wissen über Verarbeitungstemperaturen, Fließverhalten und Verzug erlaubt es Entwicklern, Bauteile mit engen Toleranzen über Serienlaufzeiten hinweg konsistent zu fertigen. Die Vielfalt der Kunststoffe macht den Spritzguss zu einer flexiblen Fertigungsstrategie. Für Industrieanwendungen weltweit.
